Échoscope à ultrasons GS200i

Échoscope à ultrasons GS200i

SKU : G-10410
10 920,00€Prix

Système de mesure à ultrasons haute résolution basé sur le GS200 (article n° 10400) étendu par un module d'imagerie pour les mesures à ultrasons à l'aide de transducteurs à un seul élément et d'un transducteur à ultrasons, la livraison comprend un transducteur à ultrasons, un manuel, un câble d'alimentation, un câble USB, un logiciel

L'échoscope à ultrasons GS200i est un système de mesure à ultrasons haute résolution basé sur le GS200 (référence 10400). Avec cet appareil, des mesures ultrasoniques peuvent être effectuées avec les transducteurs à un seul élément (n° de commande 10151 , 10152 , 10154) et des images ultrasonores peuvent être produites en utilisant les méthodes en mode B et en mode M avec un transducteur à ultrasons. Le transducteur à ultrasons qui fait partie de la fourniture possède un réseau de 64 éléments individuels disposés de manière convexe. Pour le contrôle du transducteur réseau et l'enregistrement et l'analyse du signal, un module d'extension séparé est intégré dans l'appareil. Ce module et le transducteur réseau sont directement contrôlés depuis le PC. Le logiciel de mesure fourni GS-EchoView possède un mode de programme supplémentaire par lequel le réglage des paramètres de mesure (fréquence, puissance d'émission et de réception, mesure et plages focales, TGC) et des paramètres typiques pour le traitement du signal et de l'image (plage dynamique, réjection, image amélioration, réduction du chatoiement, contraste,fantôme d'essai (n° de commande 10420) avec des structures qui permettent l'examen et la visualisation des facteurs physiques et des phénomènes de propagation des ultrasons (temps de vol sonique, réflexion, atténuation acoustique, fréquence sonore, résolution axiale/latérale, champ sonore) et- un fantôme fœtal (n° de commande 10430) avec un modèle de fœtus mesurable par fœtométrie.Avec cet équipement, des expériences peuvent être créées pour la formation médico-technique et médicale qui concernent à la fois les principes fondamentaux et l'application.

Les échoscopes GS200 sont livrés avec le nouveau logiciel de mesure GS-EchoView (Windows 7/8). L'interface du programme est clairement divisée en trois zones : paramètres de mesure, diagrammes de mesure et informations sur l'appareil et l'état. débit, plage de mesure). Après le début de la mesure, le programme commande et/ou déclenche l'échoscope. Les données de mesure obtenues sont automatiquement appelées et traitées par le programme. Les résultats de mesure sont présentés de manière centralisée sous forme de diagrammes. Selon le mode de mesure, différents diagrammes peuvent être affichés ou masqués les uns à côté des autres pour l'analyse et la présentation des données de mesure.

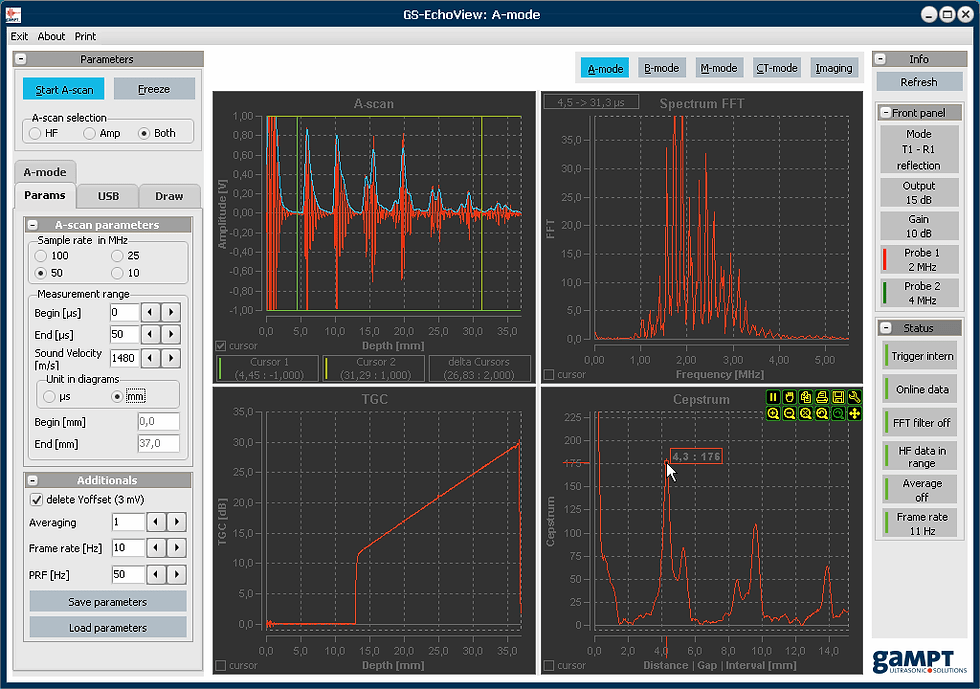

En mode A , par exemple, le signal de mesure d'un balayage d'amplitude est affiché sous la forme d'un signal de temps de vol (ou signal de profondeur de champ) dans le diagramme A-scan. Parallèlement à cela, le réglage TGC peut être affiché dans un deuxième diagramme. De plus, deux autres diagrammes peuvent être affichés qui permettent une analyse de fréquence du signal américain au moyen d'une transformation de Fourier rapide (FFT) et une analyse de cepstre du spectre FFT. Les diagrammes ont des curseurs de mesure pour lire les valeurs individuelles et des barres d'outils pour plus fonctions de zoom, de sauvegarde et de réglage. En plus du mode A, les mesures peuvent également être effectuées dans les modes de mesure suivants : Mode B : génération d'images en coupe US en 2 dimensions (images B) à commande manuelle avec un transducteur à éléments, mode M: enregistrement de la séquence chronologique des couches réfléchissantes en mouvement à l'aide de la méthode temps-mouvement, CT-Mode : examens par ultrasons de tomographie par ordinateur, balayages d'images B à commande mécanique ou balayages de champ sonore. Sur le côté droit de la fenêtre du programme, les informations sur l'appareil tels que le mode de fonctionnement, le niveau de transmission, le gain, la configuration des connexions de la sonde et les informations d'état du logiciel sont affichés de manière claire.

Données techniques

Dimensions : 226 mm × 169 mm × 325 mm (L × H × P)
Tension secteur : 100-240 V, 50/60 Hz
Connexion PC : USB

Appareil de base (GS200)
Fréquence : 1-5 MHz
Modes de mesure : réflexion et transmission
Signal/niveau de transmission : 0-300 Volt / 0-30 dB
Gain : 0-35 dB
TGC : 0-32 dB, seuil, pente, large ( largeur), start
Sorties : trigger, TGC, signal US, signal A-scan

Extension (GS200i)
Module d'imagerieMéthode d'imagerie : B, B+M
Reconnaissance automatique de la sonde

Transducteur réseau
Gamme de fréquences : 3-5 MHz (depuis 04/2016 2-5 MHz)
Réseau transducteur : convexe, 64 éléments
