mécanique dU solide
Banc d'essais : traction, compression, flexion...
La platine pilotable polyvalente OBM441 peut être utilisée pour la réalisation de tests mécanique sur des matériaux, avec une plage de force raisonnable jusqu'à 1000N, ce qui permet d’exercer une force conséquente soit en traction (ressort, fils métalliques, polymères), soit en compression (ressort, mousse, caoutchouc, polymères, objets à écraser), soit en appui ponctuel (sur une poutre par exemple).
Le point fort de notre solution est de pouvoir coupler en temps réel le signal du capteur de force avec le déplacement du chariot (qui suivant la manipulation réalisée, correspond soit à l’allongement effectué, à la compression effectuée, ou à la flèche.
Le banc d'essais mécanique est modulaire et permet la plupart du temps de s'adapter aux besoins spécifiques de l'étude que l'on souhaite réaliser, ce qui rend cet équipement indispensable pour les projets techniques et TIPE.


Analyse de matériaux par ultrasons
Avec un générateur de pulses et des sondes à ultrasons (40kHz pour une analyse grossière, MHz pour une analysée plus pointue), on génère des vibrations mécaniques dans un matériau comportant plusieurs interfaces à différentes profondeurs.

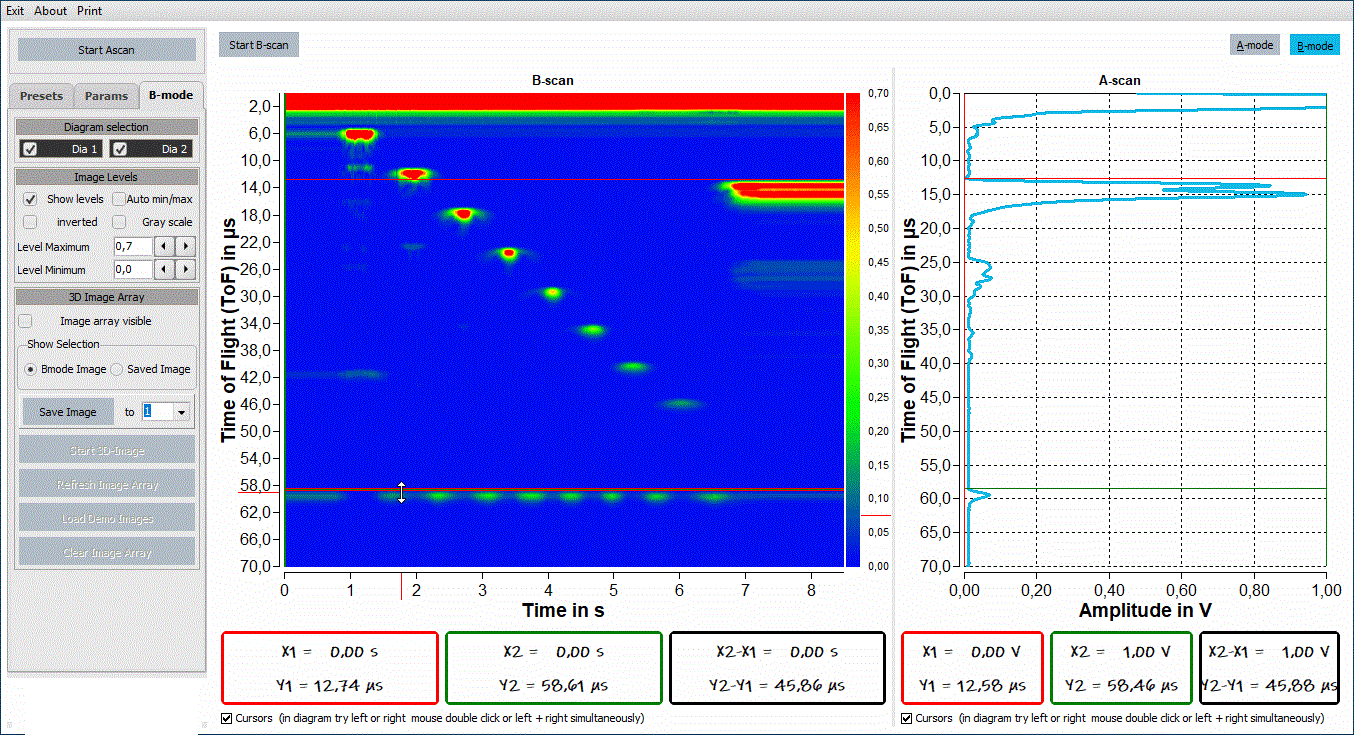

La sonde fonctionnant comme transducteur (cad à la fois émetteur et récepteur) est placée sur le dessus de l’objet à analyser, et elle enregistre les échos qui reviennent au cours du temps. Avec le logiciel fourni, on enregistre un scan dimensionnel. En connaissant la distance entre 2 discontinuités, on peut déterminer la vitesse de l’onde dans le solide. Ou inversement, si l’on connait la vitesse de propagation dans ce matériau, on peut localiser la profondeur de la discontinuité ou du changement de matière.
De façon plus sommaire, grâce aux transducteurs 40kHz étanches WMU200, on peut mesurer la vitesse du son dans différents matériaux (fluides ou solides) pour les caractériser.


en complément
